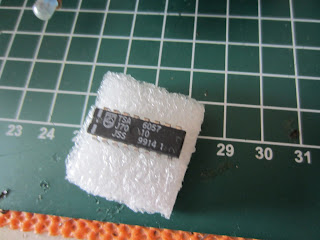

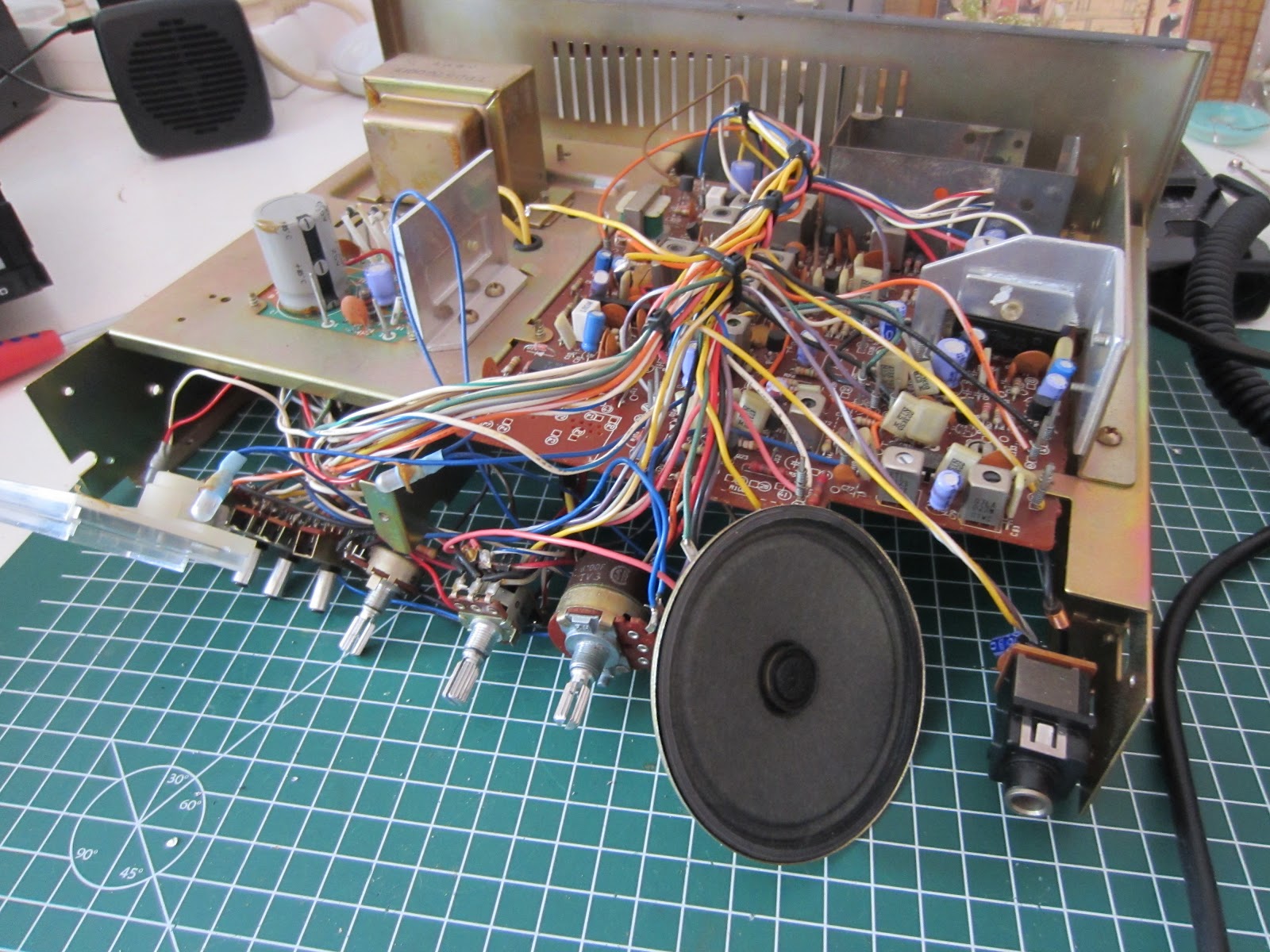

De tsa6057 ligt klaar. Zie foto's.
De transceiver gaat werken tussen 28.380 en 29.880 mhz. Het signaal wat nu de pll08a ingaat.
is een mengproduct waarbij er verschil is tussen ontvangen en zenden.
Voor ontvangen geldt:
Ontv freq - 10.695(mf) - 10.240 dus dit wordt 7.445 tot 8,945 mhz.
Voor zenden geldt;
Zend freq / 2 - 10.240 en dit wordt dan 3.95 tot 4.7 mhz.
De tsa6057 doet stapjes van 1.25 khz dus de deler in de tsa moeten we voor
ontvangst instellen tussen:
5956 tot 7156
voor zenden:
3160 - 3760
De software kunnen we dan zo maken dat we de frq kunnen instellen tussen 0 en 600.
We kunnen het deeltal dan als volgt berekenen
zenden = 3160 + X
ontv = 5956 + 2X
De kleinste stap is dan 2.5 khz. Voor 10khz moeten we dus steeds 4 bij X optellen en voor 12.5khz 5.
Als we schakelen tussen 10 en 12.5 khz moeten we uitrekenen wat de dichtstbijzijnde correcte frequentie
is. Dit doen we heel simpel door X te delen door 4 of 5 en dan weer te vermenigvuldigen met 4 of 5.
Dus bijv voor 10khz X = (X / 4) * 4.
X moet dan wel een word zijn. Zodat we geen decimalen hebben.
Nu kunnen we starten met de software.
